運転席内張り外し　

まずはデータシート２２、ツイータ部のカバーを外す。

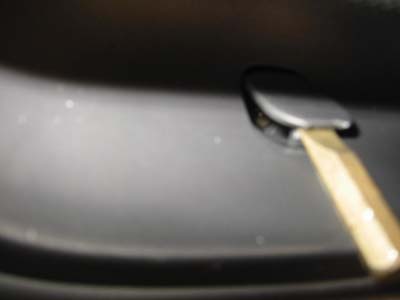

　室内の取手に化粧パネルで目隠ししてあるので、マイナスのドライバーでこじてはずす。

　外れるとこうなっている。金属ねじで留まっている。このねじを外す。

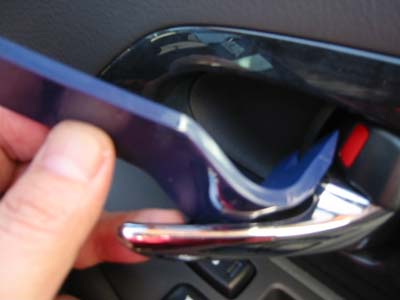

　ドア開レバー部のパネルを外す。アームを引っ張りながら、内張りはずしでこじると取れる。

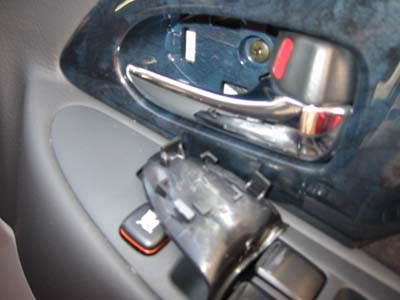

　３つのつめで留まっている。ここのねじを外す。

　内張りは写真右上の方から外すと
比較的簡単にパッチンが外れる。

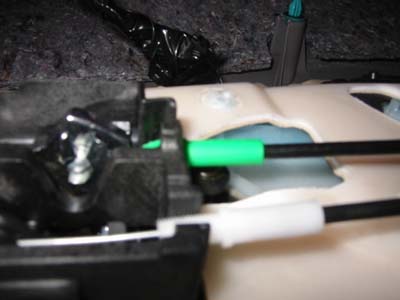

　ワイヤーが２本。ドア開用（白い端）とドアロック用（緑端）
ボールエンドになっているので、端を外して、ひっかけてあるボールをまわして、切れ目からワイヤーを抜き取る。

パワーウインドウのコネクターを外す。

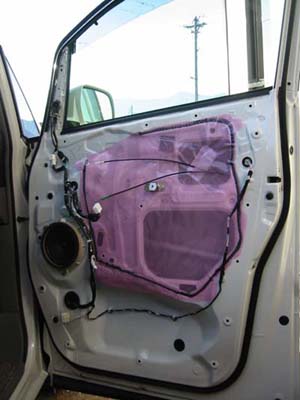

意外に内張りの自重は重いので注意が必要

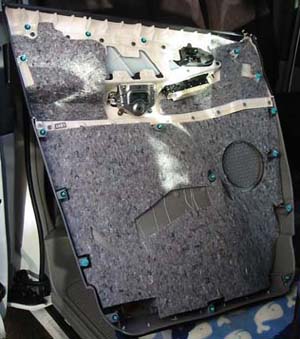

　合計１７個のパッチンがある

助手席もほとんど同じ。
異なるのは、パワーウインドウのスイッチのコネクタ形状が違うだけ。
