いつでもナビ⇒『走行中強制操作可能化スイッチの追加』
エスハイ「イヤミさん」のhpを参考にしました。
いわゆる真似です。すみません。
これで誰でも(?)DIYできるはず…
あれ?むつさんに先を越されていた。
ナビに入っている、車速を切断することで操作のインターロックを外してあげるのです。

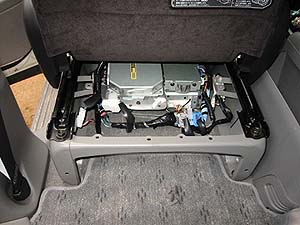

助手席を一番前に出して、カバーを取り去った状態です。

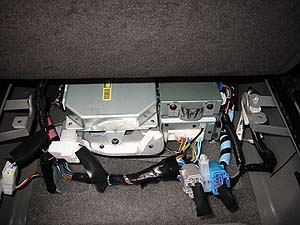

今回のコネクターは…
(写真をとるのに邪魔なんで、手前にあるコネクタは既に外した状態です)

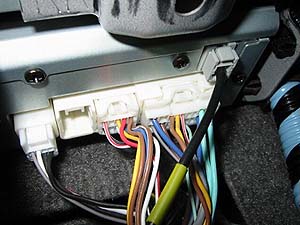

ここの…

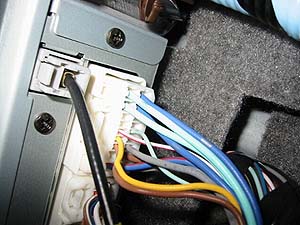

ここの…
白に赤線被覆です。

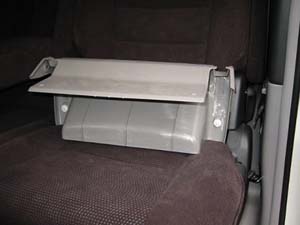

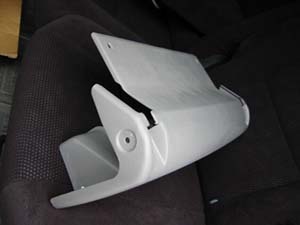

ところで、カバーはこんな形状です。
両サイドと上面のプラスチックネジで嵌めてとまっています。
さらにパッチンが2箇所で止まっています。
プラスチックネジは4本。こんなものです。
この線ですので間違えないでね。
勇気をもって切断です。
ギボシオス、メスをつけておけば、元に戻すことも出来ます。

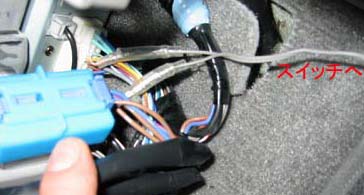

スイッチに配線します。
配線をつなぐ側にスイッチングすれば、「ノーマル」状態に。
カット側にすれば、「いつでもナビ」状態にすることが出来ます。
配線をカット側にすると強制的に走行中でも操作が出来る仕組みです。
操作が終わったら、スイッチを元に戻すことをお忘れなく。
スイッチは必需品です。
ちなみに
純正SW流用(案)を参照してください
