『ツイントリプル液晶モニタ』 秋月 ５．４インチワイド液晶モニタ ツイン装着
お約束ですが、自責で実施してください。いかなる不具合もかっとは責任を持ちません。悪しからず。
このサイズなら充分でしょう。前席ナビ、リアＤＶＤモード
前席＆リアＤＶＤモードも選択可能。 2003/10/19追加

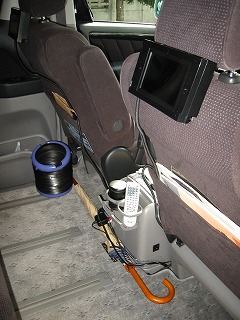

ヘッドレストへの取り付け方法
ＮＴＳＣ 分岐基板
（2003.9現在の価格）

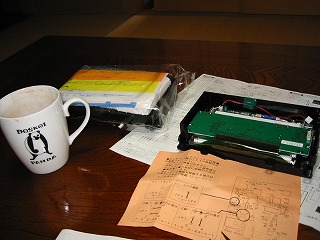

秋月電子のＨＰ５.４インチワイドＲＧＢ液晶モニターキット（￥５２００）
同 ５.４インチワイドＲＧＢ液晶モニター（￥２４００）

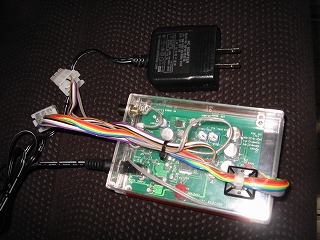

同 映像（ビデオ）分配キット（￥１０００）
を購入しました。（トータル￥８６００ 税込み 送料・手数料別）
画面サイズ小さいですが、この価格ですから許せますし、邪魔にならないので気に入ってます。
今まではフロントモニターでＤＶＤを写していました。
その場合２列席の子供達が前のめりになって見ているため
1.危険であること
2.車酔いになること
3.耳元に気配があるので、私の気が散る事
への対策です。
本当は１０インチくらいのモニタを天井に取り付けたいところですが、高価格な割に、運転手には恩恵が少ないということで…見送り。
悪いところ

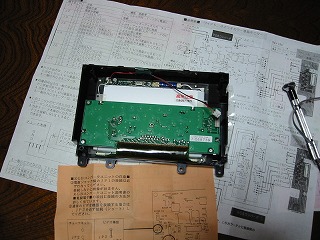

・裏ブタが無い。（アクリル板加工で装着）
・配線と部品追加の加工が（それなりに）大変。レギュレータを追加する場所が大変
・添付部品のボリュームの外形が大きすぎるため、部品変更
・ＳＴＮなのか、残像が大きい。
・半田のパターンが小さい
・コネクタが付属しない
・車載用でないため、角が尖っている。
・ケース外装が貧弱（何らかの外装を施さないとかっこ悪し）
など
良いところ
・安いワリに、映像はそれなりで 納得。
・ヘッドレストのロッド棒の間隔と裏ネジ間隔が同一だったため。固定方法が簡単確実。。
・単品機能は問題なし。
・発熱もほとんどなし
・輝度、解像度、コントラスト、色合いも許せる範囲。字幕も読める。

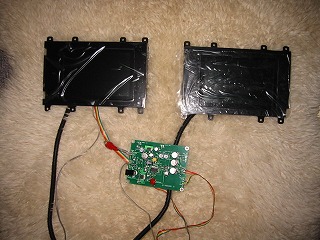

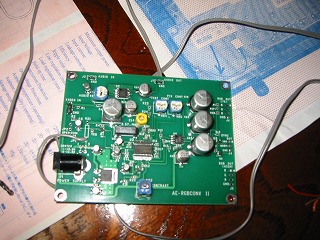

・ＮＴＳＣ−ＲＧＢ変換基板１枚で、単純並列配線で２個のモニターを駆動可能。
・２ｍ程度の長距離配線でも問題なく動作している
・１２Ｖで動作させることも考えられている。
・ワイド画面なのでＤＶＤで映画を見るのに最適。
・ヘッドレストに埋め込むことも可能なサイズ
・後続車へのアピールも充分かな？
など
まだＮＴＳＣ分岐はしてありませんので、車のチューナーから映像を取り出せません。

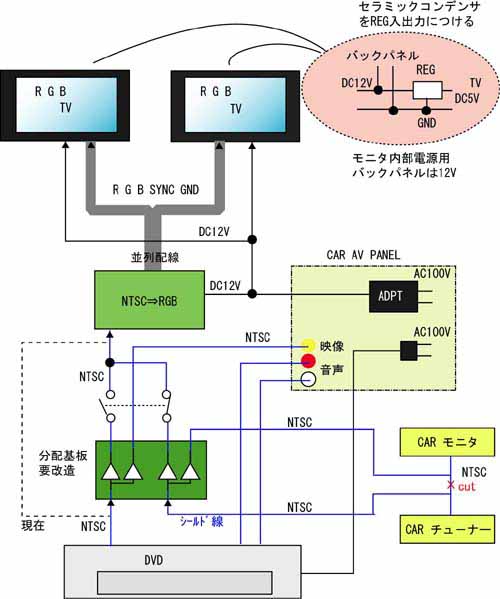

ブロック図（最終的にこの配線になる予定です）
モニター自体はＲＧＢ入力ですので、ナビ表示の信号も表示できる可能性があるかも。（未確認）これは機能として必要なしと思っています。
音声は車のスピーカーから鳴らしています。（２．１ＣＨですが）
フロント純正ナビのモニターは、いまのところナビ専用です。分岐基板の実装を実施すれば、ＤＶＤも見ることが可能。2003/10/19完了
2003/10/18追加
いわゆる、途中経過の公開です。悪しからず。
この方法には、電子工作ならびにメカ系の知識、技能が必要となる場合があります。
