| マグチューン取付け |
|
|
|
|
|
|
| １）E/Gカバーを外す。 |
|
| ①トヨタマークを少し浮かせながら、左に廻す。 |
| （マークは完全には抜けないがOK） 図１ |
| ②５㎜の六角レンチでスタッドを外す。 図２ |
| ③カバーを外す。 |
|
|

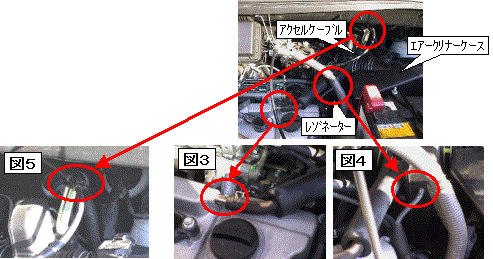

| ２）ヘッドカバー上のホースを外す。 図３ |
|
| ３）エアクリナーケース横のレゾネターに付いて |
|
いるバキュームホースを外す。 図４ |
|
| ４）アクセルケーブルをクランプから外す。 図５ |
|
|
|
|
|
|
|
|
|

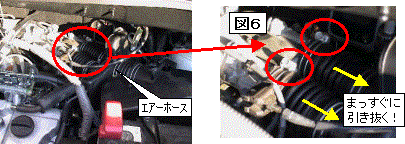

| ５）エアホースのクランプを緩め（２箇所）サージタンク側からエアホース外す。 図６ |
|
| ※１）クランプを緩め過ぎると下へ落ちるので注意！（拾えなくなる。） |
|
| ※２）エアホース外す際、まっすぐに引き抜く！ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

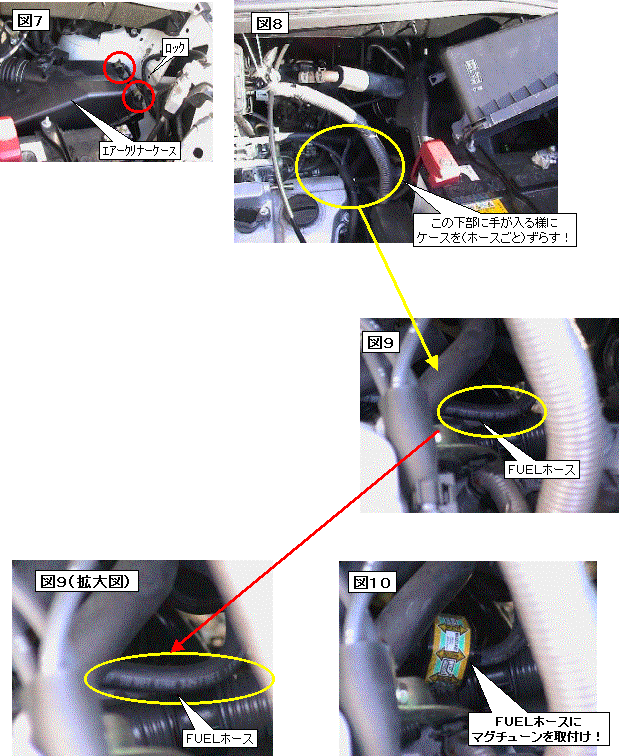

| ６）エアクリナーケース右のロックを外し、ケース蓋を浮かせ、エアホース下部が見える様に |
| ケースをずらす。 図７、図８ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ７）ＦＵＥＬホースの位置を確認する。 図５ |
|
|
| ８）ＦＵＥＬホースにマグチューンを取付けRる。 図５ |
|
| ※ホースの径が、マグチューンより |
|
| 細い為、スポンジ等をまいてからつける |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ９）外した際と逆に、元にもどす。 |
|
| ※１）エアクリナーケース左の合いマークを溝にあわせるのを忘れずに！ |
|
| ※２）エアホース取付けの際、まっすぐに差し込む！（浮き外れに注意） |
|
|
|
| 以上、自己責任でお願いします。 |
|
|
|
|
|
|
|
|
|
|
